早期想使用 USB 當鍵盤的輸入裝置，只有想到 Teensy by PJRC（4.1），但隨著科技的進步，各種電子產品越來越多（MCU），自從 Arduino （2005） 的普及使得踏入電子領域的入門門檻變的容易，目前 Arduino 廣為使用的開發版為 Arduino Uno R3（ATmega328P）/R4（RA4M1=ARM Cortex-M4）/Nano（ATmega328P），而高通在 2025 年 10 月收購 Arduino 後也發行了一版 Q （Qualcomm QRB2210）。
如果想縮小 Arduino Nano 的體積，可以選擇 Adafruit / DEFRobot / Seeed XIAO（小） 等系列，但要便宜好用不心痛的，也許 Digispark ATtiny85/ESP32-XX Super Mini 是個不錯的選擇，這裡使用 ATtiny85 的 MCU（ATmel 後來被 Microchip 收購），ATmel AVR 基於哈佛架構進行改良，屬於精簡指令集（RISC: Reduced Instruction Set Computing），與 Arduino 一樣都是 ATeml 晶片。

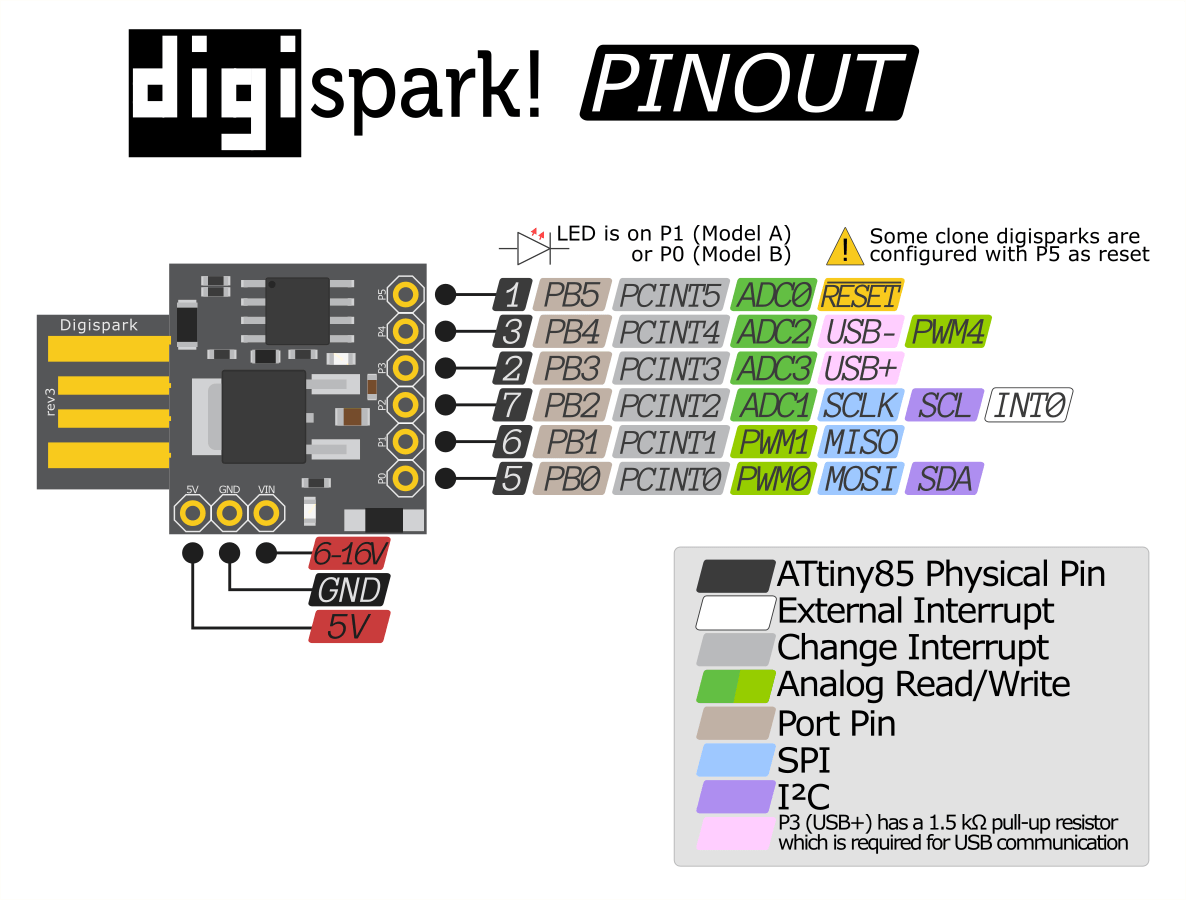

ATtiny85 為 8 支腳的 MCU，工作電壓 （1.8V~5.5V），扣掉 VCC/GND 還有 6 支腳，支援 TWI（Two-Wire Interface 相容 I2C）/SPI，以數位接腳做使用有 6 支，以類比數位轉換（ADC）接腳有 4 支，2 支脈衝寬度調變（PWM:Pulse Width Modulation）腳。

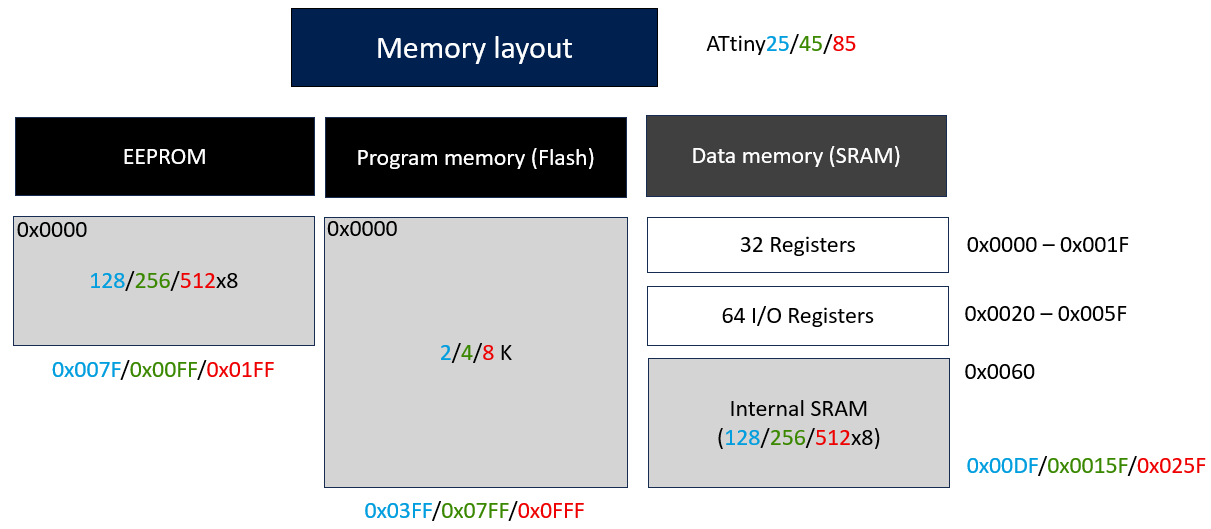

以 Attiny85 為例，可以得知快閃記憶體（Flash Memory）有 8 KB，程式計數器 （Program Count） 每次加 1 （2 byte, PC+1），但位址空間不夠時，也會出現 4 byte （PC+2），用常規組語指令 2 byte 計算，最多大約可放 4096 （8KB/2） 條指令，但如果不接 ISP（In-System Programming）/SPI（Serial Peripheral Interface） 燒錄，想使用 USB 進行燒錄，必需存放 Bootloader （1.5~2K），大多都會使用 Micronucleus （Micronucleus is a bootloader designed for AVR ATtiny microcontrollers with a minimal usb interface），如果含有 Bootloader 程式碼最多就剩 6K 的空間。靜態記憶體（SRAM）有 512 KB，可以看到資料記憶體前面有 0x20（32） 是存放暫存器（Register），之後 0x40（64） 存放 64 I/O Register，之後的 512K 是位址是從偏移（Offset） 0x60 開始，結束位址為 0x200-1+0x60=0x25F，而可複寫唯讀記憶體（EEPROM）是從 0~512 KB。

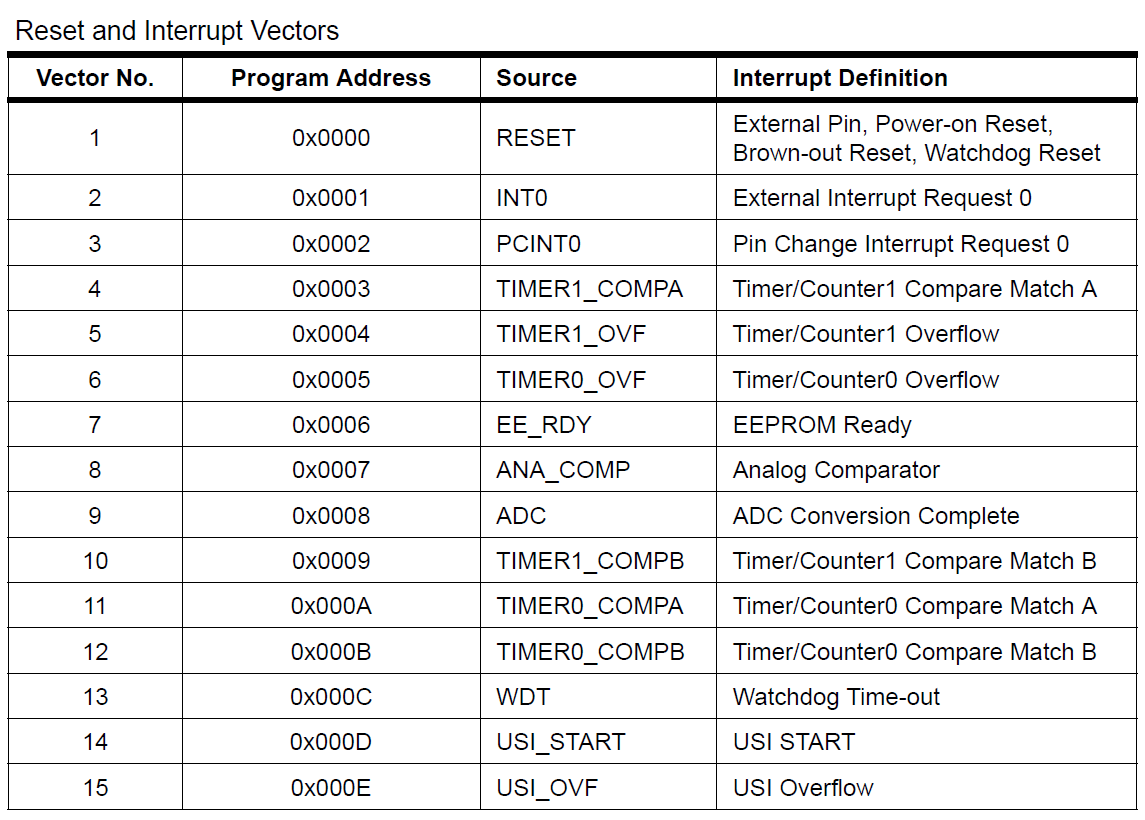

規格書中可以看到中斷向量 IV（Interrupt Vectors），共有 15 個中斷編號，被放在 Program memory（Flash） 偏移值 0x00~0x0F 的地方，偏移值 0 是 RESET 的程式碼，開機或 RESET 時 MCU 會從這裡開始執行，也就是 PC 初始化值為 0x0000，而該中斷位址的內容是一行 rjmp （2 byte） 的指令，所以不像 x86 是放 IP:CS 的中斷向量表（IVT）。

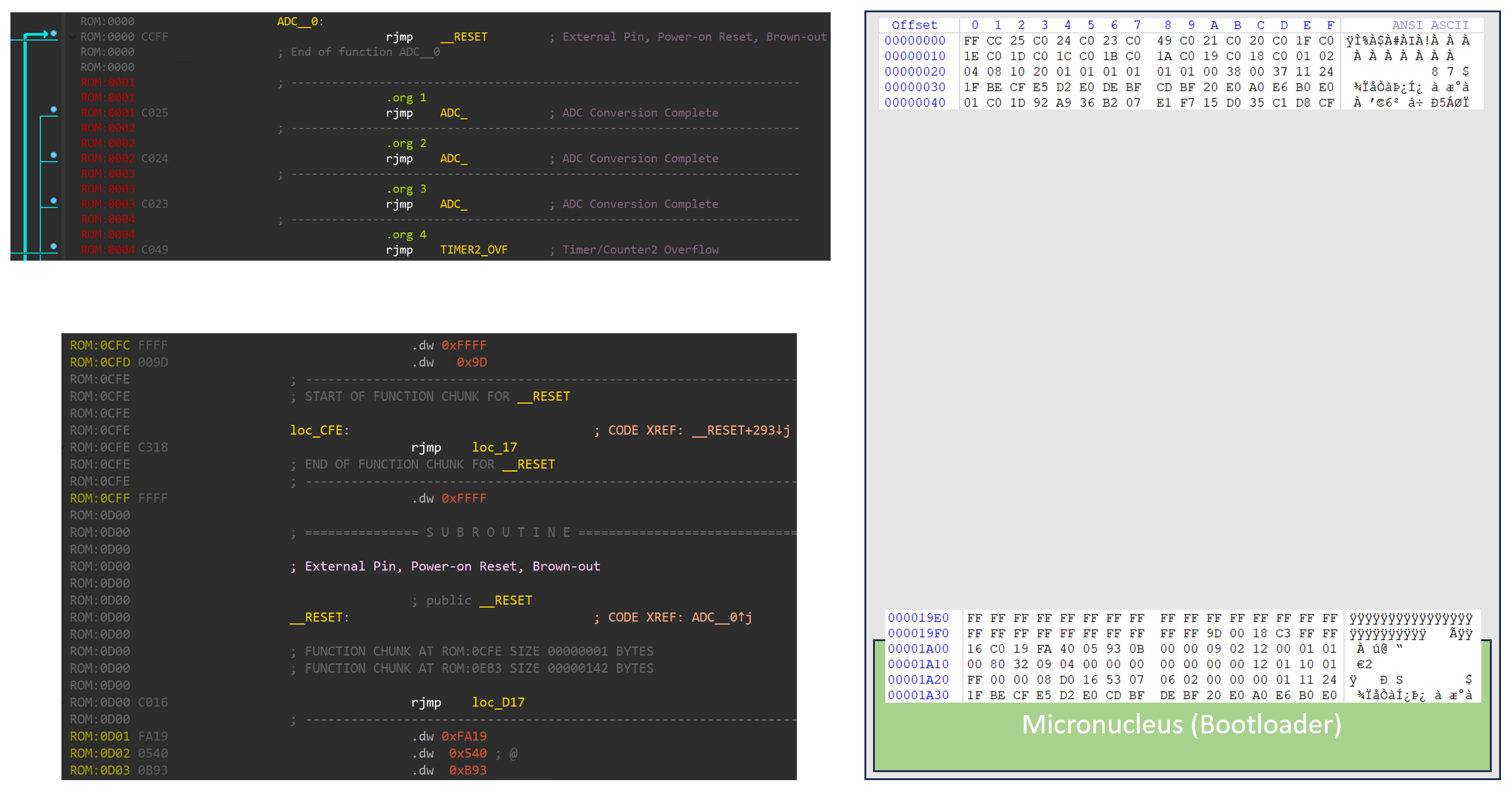

將 ATtiny85 的 Flash dump 出來，可以看到偏移值 0 都是 2 byte 為一組的陣列，內容大多為 XX CC、XX C0 這也就是中斷向量的程式碼，可以看到如果使用 Micronucleus 作 Boot loader 會修改 RESET 的程式碼，會使 RESET 的程式碼跳到 PC=0x0D00 （Offset=0x1A00），0x0D00 的程式碼就是 Micronucleus 的程式碼 main.c，主要的功能就是在啟動時，等待 60 秒的時間進行燒錄，如果過了 60 秒後，就執行 leaveBootloader 會跳入使用者的應用程序（User App），跳入的位址是 PC:0xD00-2/Offset:0x1A00-2*2=0x19FC 的地方，也就是 rjmp loc_17 的那行指令，而在編譯 Micronucleus 時會使用到一份 usbdrv 的函數庫，而這個就是 V-USB 的程式碼。（因為 ATtiny85 為 8KB 的 Flash 所以 IDA Pro 裡面的 AVR 晶片要選擇 >= 8KB ex: ATmega8_L、ATmega8515_L、ATmega8535_L 等）

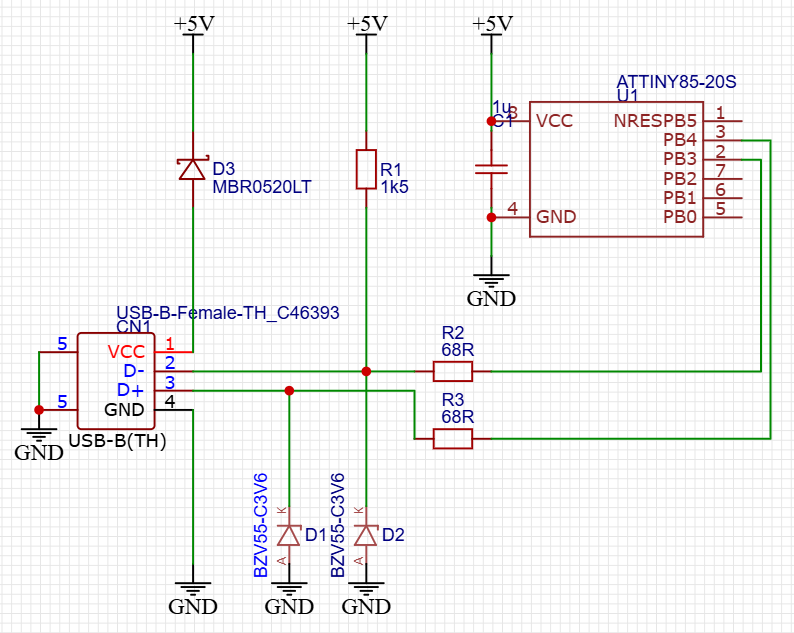

接腳 PB3（USB+）、PB4（USB-） 與 USB 相關，而 ATmel 並沒有專門處理 USB 的硬體功能，而是將腳接電壓設定成 USB 所需的 3.6V，從電路圖中可以看到為 BZV55-C3V6 的穩壓二極體，而實際上在電路中可以找到二個 W4 （BZT52C3V6） 的 SMD，之後再使用軟體的方式進行模擬傳訊號，這項技術被叫做 V-USB （V-USB is a software-only implementation of a low-speed USB device for Atmel’s AVR® microcontrollers），OBjective DEVelopment 網站中有使用 VUSB 做出的各種專案，有興趣可以參考。
燒錄 Digispark ATtiny85 可以使用 Arduino IDE，因為 Flash （8/16/32KB） 空間小，所以速度很快，Arduino IDE 就很夠用了，如果需要燒錄像是 ESP8266/ESP32 大一點的 Flash （4/8/16MB） 可使用 VSCode+PlatformIO （編譯過一次，之後沒修改就不會重新編譯，加速編譯速度）；可以看到 Digispark 的範例中有 Joystick、Keyboard、Mouse 的範例程式。

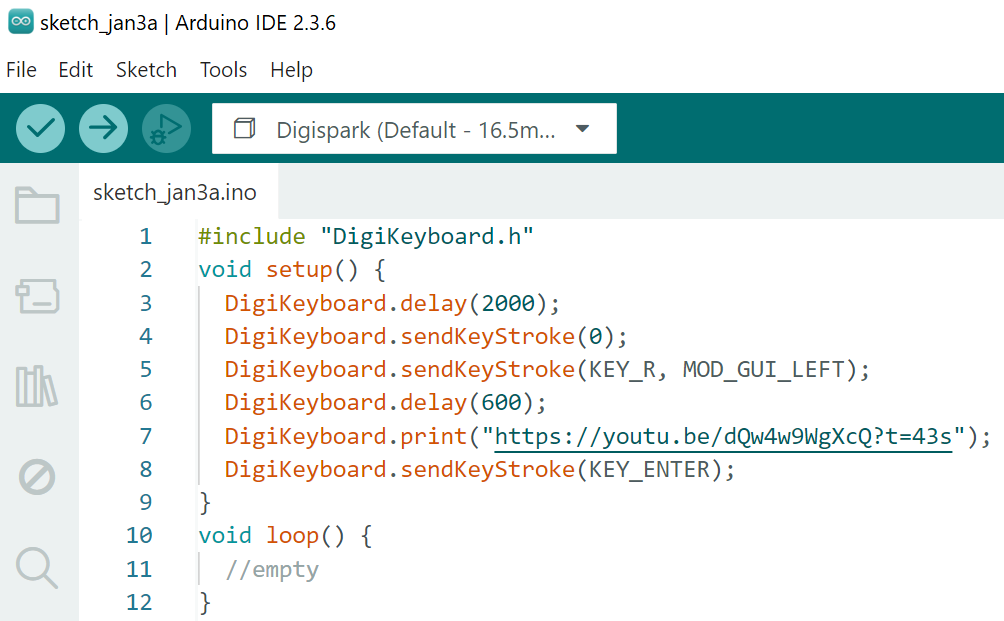

使用 bad-usb rickroll.ino 中的程式範列，進行燒錄，之後插入 USB 後就會按 Win+R 輸入 Youtube 網址後再按下 Enter。
學以致用，學習的目的就是為了能應用，想了幾個關於鍵盤/滑鼠的應用。
- 自製鍵盤或滑鼠 （遇過客戶因為套用 GCB 的關係，5 分鐘後自動鎖畫面，登入後如果不在電腦前就會被鎖，當時客戶的解決方法是使用電腦軟體的方式讓滑鼠固定滑動，現在有 USB 硬體的方式，也可以燒錄滑鼠程式進行滑動）。
- 游標卡尺自動輸入，可參考 【改造游標卡尺】傳送數據到電腦，自動打字紀錄，Creality3D掃描器
- 鍵盤密碼輸入，可以自動輸入密碼，但如果有被植入 Keylogger 會被記錄（可以制作簡易 Yubikey 需撰寫電腦軟體與之配合）。
- 連接人體感測器/IR Sensor，可以偵測有人走過來時自動切畫面，也可以拿來偵測沒在位子上時，自動鎖螢光幕畫面。
- 連接 紅外線接收器，可以拿來切換 PowerPoint 畫面。
- 連接 RTC 模組，限制小孩上網時間，定時關機。
